8路視頻光端機

通過光纖傳輸8路模拟視頻+1-2路RS232/RS485數據；桌面式設備；1個光接口；8路模拟視頻；2路數據接口。

浏覽量:

1606

所屬分類

模拟視頻光端機

視頻光端機

數(shù)量



産品描述

SJ V08 8路視頻光端機

一：概述

SJ V08 8路視頻光端機是北京聖鈞科技發展有限公司研發，提供給用戶在一根光纖上實現可達8路圖像傳輸、1-2路雙向标準數據傳輸通道。産品的優化設計保證瞭在各種惡劣環境下的高可靠性運行。即插即用的設計使得安裝更加方便，無需任何光或電的調節。各種狀态指示燈提供瞭快速的系統診斷功能。

本設備視頻接口、電源接口、數據接口都增加瞭防雷保護器件。

二：主要功能與特點

1：所有傳輸僅占用一根光纖；

2：提供8路視頻接口

3：提供1-2路數據接口

4：視頻採用8位數字編碼；

5：彩色圖像信号；

6：高質量實時傳輸；

7：完全兼容NTSC, PAL, SECAM制式圖像；

8：光學動态範圍寬，無需光學調節；

9：在各種戶外條件下的高可靠性；

10：指示燈能幫助對系統故障做出快速診斷；

11：可傳輸雙向或單向RS232, RS485, RS422标準數據；

12：安裝簡易，無需調節；

三：技術指标

1：圖像

視頻标準: PAL/NTSC/SECAM

信号輸入：1Vp-p (75Ω非平衡)

頻寬: 10KHz - 7.5MHz

微分增益: < 1%

平坦度：<1dB

微分相位: < 0.7^o

信噪比(SNR): > 67dB (加權)

2：數據

方向：雙向或單向

帶寬: 180Kbps

标準: RS-232/RS-422/RS-485

誤碼率：<10^-9

3：光接口

光發射：激光二極管

波長：850nm,1310nm,1550nm

光纖數量（單纖）：1

4：環境

MTBF：> 100,000 Hours

工作溫度：-30^oC - +70^oC

存儲溫度：-40^oC - +85^oC

工作濕度：0% to 95%,無凝露

5：電源

DC 5V

6：指示燈

電源指示燈

光鏈路指示燈

數據通信指示燈

視頻輸入輸出狀态指示燈

7：連接器

光學接口：FC（标準）

圖像接口：BNC (鍍金中芯)

數據接口：鳳凰端子（或RJ45）

四：産品規格

産品名稱	8路視頻光端機
産品型号	SJ V08
産品功能描述	通過光纖傳輸8路模拟視頻+1-2路RS232/RS485數據；桌面式設備
業務端口描述	1個光接口（光口速率1.25G，可選用單纖或雙纖傳輸，光接口爲FC或SC）；8路模拟視頻；2路數據接口（鳳凰端子）
電源	AC-220V外置電源
産品尺寸	160（寬）105（深）35（高）MM
産品重量	1.5KG/台

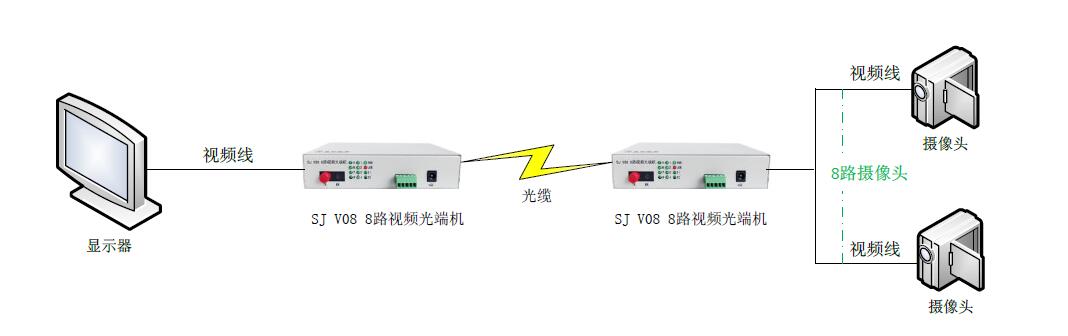

五：典型應用

8路視頻光端機典型應用
