1路單向非壓縮HDMI（帶環出）+1路音頻+1路數據+KVM(鼠标鍵盤）高清視頻光端機

在光纖上傳輸1路單向非壓縮HDMI（發射端帶環出）+1路音頻+1路數據+1路KVM（鼠标鍵盤），桌面式設備；1個光接口；發射端2路HDMI接口；接收端1路HDMI接口；2路音頻接口，1路數據接口；1路KVM。

浏覽量:

1959

所屬分類

高清視頻光端機

非壓縮HDMI高清視頻光端機

數量



産品描述

SJ 1路單向非壓縮HDMI(發射端帶環出)+1路音頻+1路數據+1路KVM（鼠标鍵盤）高清視頻光端機

一：概述

SJ 1路單向非壓縮HDMI(發射端帶環出)+1路音頻+1路數據+1路KVM（鼠标鍵盤）高清視頻光端機是北京聖鈞科技發展有限公司採用自主知識産權的大規模集成電路研發産品，HDMI光端機是由HDMI發射端（HDMI-T）和HDMI接收端（HDMI-R）組成, 通過一芯單模光纖傳輸HDMI。在多媒體應用系統中，往往需要把HDMI數字視頻信号進行遠距離、無失真的並行傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信号差，容易受幹擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信号，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用HDMI-T/R光端機進行傳輸，完全解決瞭此類問題,傳輸距離1米-80公裏。同時,光端機傳輸具有衰減小、頻帶寬、抗幹擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比拟優勢。

二：主要功能與特點

1：全數字、無壓縮、高清傳輸；

2：光口速率3.125G；

3：發射端支持1路非壓縮HDMI輸入、1路本地環路輸出，1路音頻輸入，1路音頻輸出，1路數據，KVM（鼠标鍵盤）；

4：接收端支持1路非壓縮HDMI輸出，1路音頻輸入，1路音頻輸出，1路數據，KVM（鼠标鍵盤）；

5：支持1路立體聲音頻雙向傳輸；

6：支持1-2路數據接口；

7：支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率;

8：自動設别和配置顯示模式；

9：LED狀态指示燈對關鍵的參數進行監視；

10：先進的自适應技術，使用時無需進行電氣光學調節；

11：單模（0~80KM）、多模（0~300M）光纖傳輸；

12：适用於極高溫和極低溫等工業嚴酷環境；

13：無需軟件設置，支持即插即用功能，支持熱插拔；

14：可提供獨立式、1U機架式和4U機架式安裝。

三：技術指标

1：光接口（光口速率3.125G）

線纜傳輸類型：單模單纖（多模可選）

傳輸距離：0~20Km/40Km/60Km/80Km

工作波長：1270nm /1330nm

輸出光功率： -5 ～ -10dBm

接收靈敏度：-24dBm

光接口：桌面式爲SFP(LC)、1U機架式可選FC或SFP

2：HDMI接口：

接口标準：HDMI 1.4

物理接口：HDMI-A

輸入視頻模拟帶寬：500MHz（3dB）

輸入視頻電平：0.8Vp-p

行場同步輸入阻抗：510Ω

返回損耗：<-40dB@5MHz

3：音頻接口：

物理接口：3.5mm（可選擇蓮花頭、卡侬頭）

音頻路數：1路雙向立體聲音頻

數字採樣：96K

信噪比（SNR）：>75dB

音頻阻抗：600Ω 非平衡

4：KVM接口

鼠标鍵盤（USB或PS2）

5：數據接口（包含RS232、RS485、RS422接口）

數據接口速率爲300--19.2Kbit/s波特率自适應，DCE方式

6：功耗

整機功耗：＜10W

7：工作環境

工作溫度：-40℃～＋85℃

平均無故障工作時間：﹥10萬小時

四：産品規格

産品名稱	1路單向非壓縮HDMI（發射端帶環出）+1路音頻+1路數據+1路KVM（鼠标鍵盤）高清視頻光端機
産品功能描述	在光纖上傳輸1路單向非壓縮HDMI（發射端帶環出）+1路音頻+1路數據+1路KVM（鼠标鍵盤），桌面式設備
業務端口描述	1個光接口（光口速率3.125G，SFP(LC)接口）；發射端2路HDMI接口；接收端1路HDMI接口；2路音頻接口（3.5MM或蓮花頭或卡侬頭,1路爲音頻輸入，1路爲音頻輸出），1路數據接口（鳳凰端子）；1路KVM（鼠标鍵盤（USB或PS2））
電源	外置AC-220V電源
産品尺寸	190（寬）115（深）30（高）MM
産品重量	1KG/台

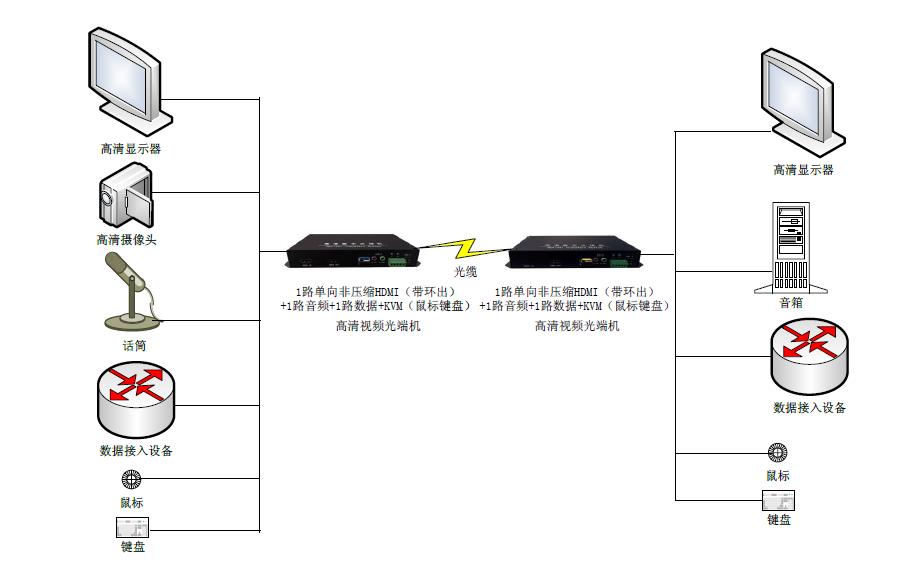

五：典型應用
