高清視頻光端機

/

8路雙向非壓縮DVI綜合業務高清視頻光端機

産品中心

産品分類 



1/1

浏覽量:

1705

8路雙向非壓縮DVI綜合業務高清視頻光端機

在光纖上傳輸8路雙向非壓縮DVI+8路雙向音頻+百兆網絡或千兆+1-32路電話磁石等業務+4-16E1等，2U機架式設備；1個光接口；16路DVI接口； 16路音頻接口；1-4路百兆或千兆網絡接口；1-32路電話磁石等業務接口；4-16路E1接口。

浏覽量:

1705

所屬分類

高清視頻光端機

非壓縮DVI高清視頻光端機

數量

-

+



1

産品描述

SJ 8路雙向非壓縮DVI綜合業務高清視頻光端機

一：概述

8路雙向非壓縮DVI綜合業務高清數字光端機是北京聖鈞科技發展有限公司採用自主知識産權的大規模集成電路研發産品，通過一芯單模光纖傳輸1路雙向無壓縮DVI、1路雙向音頻、百兆以太網、電話、磁石、數據等業務。在多媒體應用系統中，往往需要把DVI數字視頻信号、音頻信号、控制信号進行遠距離、無失真的並行傳輸。但使用普通的電纜長距離傳輸時，總會出現輸出信号差，容易受幹擾，顯示出來的圖像會出現模糊、拖尾、分色等現象。同時傳輸距離短，要多條電纜才能同時傳輸這些信号，不能滿足多媒體信息發布等場合長距離傳輸的要求，使用DVI光端機進行傳輸，完全解決瞭此類問題,傳輸距離1米-80公裏。同時,光端機傳輸具有衰減小、頻帶寬、抗幹擾性能強、安全性能高、體積小、重量輕等優點，所以在長距離傳輸和特殊環境等方面具有無法比拟優勢。

二：主要功能與特點

1：全數字、無壓縮、高清傳輸；

2：支持8路雙向DVI輸入與輸出；

3：支持8路立體聲音頻雙向傳輸；

4：支持8路數據接口（可選）；

5：支持2-4路百兆網絡（共享）（可選）；

6：支持2-4路千兆網絡（共享）（可選）；

7：支持2-4路物理隔離千兆網絡（可選）；

8：支持1-16路E1接口（可選）；

9：支持1-32路電話、磁石、熱線、二/四線音頻、開關量等業務（可選）；

10：支持USB接口（鼠标、鍵盤）（可選）；

11：支持UXGA 1280*1024/,HDTV 1080p 1920*1080@60Hz分辨率;

12：自動設别和配置顯示模式；

13：LED狀态指示燈對關鍵的參數進行監視；

14：先進的自适應技術，使用時無需進行電氣光學調節；

15：單模（0~80KM）、多模（0~300M）光纖傳輸；

16：适用於極高溫和極低溫等工業嚴酷環境；

17：無需軟件設置，支持即插即用功能，支持熱插拔；

18：2U機架式安裝。

三：技術指标

1：光接口

線纜傳輸類型：單模單纖（多模可選）

傳輸距離：0~20Km/40Km/60Km/80Km

工作波長：1270nm /1330nm

輸出光功率： -5 ～ -10dBm

接收靈敏度：-18dBm

光接口：FC

2：DVI接口：

視頻輸入：DVI 1.0；HDCP 1.2

物理接口：DVI接口1*18+1 DVI-D公頭

最大視頻像素時：225M

視頻顔色深度：8/10/12bit

E-DDC标準：E-DDC2/EDID

E-DDC：5V TTL電平

3：音頻接口：

物理接口：3.5mm（可選擇蓮花頭、卡侬頭）

音頻路數：1路雙向立體聲音頻

數字採樣：96K

信噪比（SNR）：>75dB

音頻阻抗：600Ω 非平衡

4：以太網接口

支持線速10Base-T/100Base-T/1000Base-T,全雙工/半雙工自适應

支持線速10Base-T/100Base-T,全雙工/半雙工自适應

符合IEEE802.3/IEEE802.3u标準

使用标準RJ45插頭

5：2Mb/s接口

信号速率： 2048Kb/s

容差： ±50ppm

輸入/出接口碼型： HDB3

輸入/出接口阻抗：75Ω（不平衡）或120Ω（平衡）

數字接口電氣特性：符合ITU—T G.703建議

抖動轉移特性：符合ITU—T G.823建議

輸入抖動容限：符合ITU—T G.823建議

2Mb/s信号接頭：CC3-8G；CC3-16G

6：話路接口及信令

交換側

摘機阻抗：< 500Ω

挂機阻抗：> 10KΩ

用戶側

環路阻抗：≤2000Ω（包括話機）

空閑電路電壓：≤ 50V

環路電流：25mA

摘機門限：8mA

極性反轉時延：< 50ms

撥号：脈沖撥号單脈沖失真< 5ms；帶内音頻撥号總失真滿足話音接口特性

摘機時延：< 100ms

鈴流：

遠端(FXS)鈴流發生器

頻率：25 Hz±3 Hz

幅度：75V±5Vrms

鈴流時延： <50ms

輸出總功率：≤ 10W（以機箱爲單位）

局端(FXO)鈴流檢測

幅度範圍：最小38Vrms

話音接口

阻抗：600Ω或三元件複式阻抗

音頻範圍：300-3400 Hz

編碼律：CCITT建議G.711 A律

7：數據接口（包含RS232、RS485、RS422接口）

數據接口速率爲300--19.2Kbit/s波特率自适應，DCE方式

8：功耗

整機功耗：＜50W

9：工作環境

工作溫度：-40℃～＋85℃

平均無故障工作時間：﹥10萬小時

四：産品規格

産品名稱	8路雙向非壓縮DVI綜合業務高清視頻光端機
産品功能描述	在光纖上傳輸8路雙向非壓縮DVI+8路雙向音頻+百兆網絡或千兆+1-32路電話磁石等業務+4-16E1等，2U機架式設備
業務端口描述	1個光接口（FC接口）；16路DVI接口（8路爲DVI輸入，8路爲DVI輸出）； 16路音頻接口（3.5MM或蓮花頭或卡侬頭；8路爲音頻輸入，8路爲音頻輸出）；1-4路百兆或千兆網絡接口（RJ45）；1-32路電話磁石等業務接口（RJ45）；4-16路E1接口（CC3-8G.CC4-16G）
電源	AC220V電源
産品尺寸	485（寬）210（深）90（高）MM
産品重量	7.5KG/台

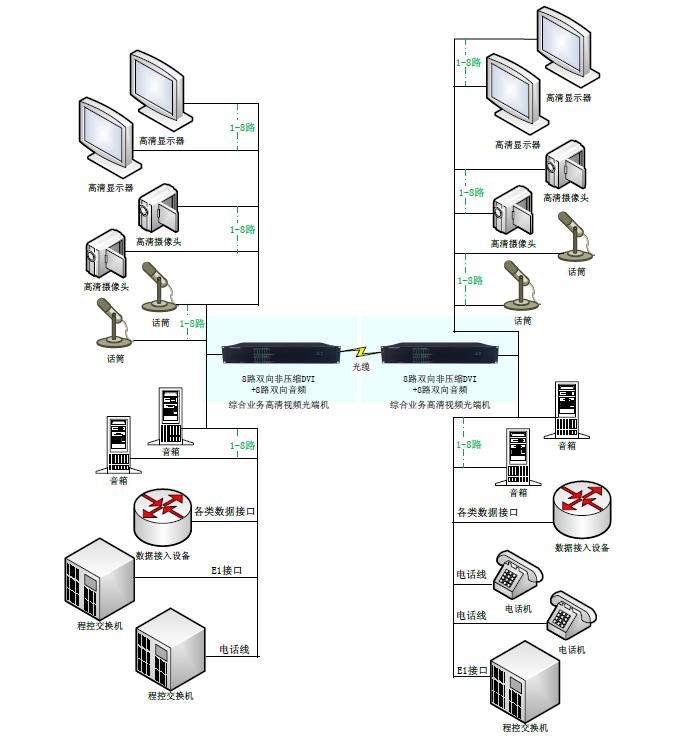

五：典型應用

關鍵詞:

接口

傳輸

支持

dvi

音頻

8路

雙向

業務

可選
